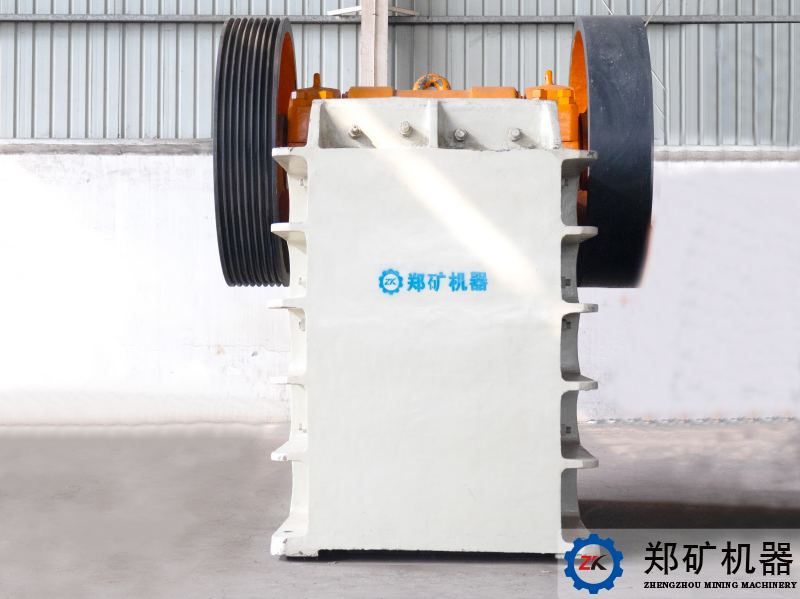

顎式破碎機

PE、PEX系列顎式破碎機為大型復擺式破碎設備，主要用于破碎抗壓強度不超過250MPa的各種中硬礦石和巖石，具有破碎比大、產量高、產品粒度均勻、工作可靠、維修簡便、運營成本低等特點，可廣泛應用于礦山、冶煉、建筑、公路、鐵路、水利和化學工業等眾多行業。其中，PE系列用于各種礦石和巖石的粗碎作業，PEX系列用于中、細碎。

處理能力：3-500m3/h

規格型號：PE-150×250-PE-1200×1500，PEX-150×500-PEX-300×1300

適用范圍：各種巖石、礦石、石灰石等

應用領域:PE系列用于各種礦石和巖石的粗碎作業，PEX系列用于中、細碎

免費獲取報價技術咨詢

突出優勢

我公司生產PE、PEX兩個系列顎式破碎機，其中PE系列用于各種礦石和巖石的粗碎作業，PEX系列用于中、細碎。PE系列有十二種型號，給料粒度達1020mm，處理能力大于500 m3/h；PEX系列6個型號，出料10mm-50mm，處理能力可達60 m3/h。兩個系列多種型號的顎式破碎機能滿足各類大中小企業的生產需求。

1、生產效率高、破碎比大、產品粒度均勻、能耗低、噪音低，粉塵少

2、墊片式排料口調整裝置、可靠方便、調節范圍大、增加了設備的靈活性

3、顎板采用高強度錳鋼、一次成型鑄造、具有耐磨、抗壓、壽命長等特點

4、結構簡單、工作可靠、運營費用低、潤滑系統安全可靠、部件更換方便。

工作原理

PE、PEX系列顎式破碎機是以電動機為動力，通過皮帶傳動驅動偏心軸，使動顎按預定軌跡作往復運動，從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料予以破碎，并通過下部的排料口將成品物料卸下。該系列顎式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、劈裂和彎曲等多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。

技術參數

型號規格	進料口尺寸 (mm)	最大給料粒度 (mm)	排料口調整范圍 (mm)	處理能力 (m3/h)	功率 (kW)	重量 (t)
PE-150x250	150x 250	125	10～40	1～3	7.5	13
PE-250x400	250x400	210	20～60	3～13	15	2.8
PE-400x600	400x 600	340	40～100	10～35	30	6.5
PE-500x750	500x750	425	50～100	25～60	55	10.6
PE-600x 900	600x 900	500	65～180	30～85	55～75	15.5
PE-750x1060	750x1060	630	80～180	72～150	90～110	28
PE-900x1200	900x1200	780	95～255	100～240	110～132	49
PE-1000x1200	1000x1200	850	195～280	190～275	110～132	51
PE-1200x1500	1200x1500	1020	150～300	250～500	160	100.9
PEX-150x500	150x500	120	10～40	3～15	11	2.5
PEX-150x 750	150x 750	120	10～40	5～16	18.5	35
PEX-250x 750	250x750	210	15～50	8～35	30	5.8
PEX-250x1000	250x1000	210	15～50	13～45	37	6.4
PEX-250 x1200	250x1200	210	15～50	13～50	37	7.7
PEX-300x1300	300x1300	250	15～50	20～60	75	11
